TS32

TS32

本体価格
TS3280:900万円

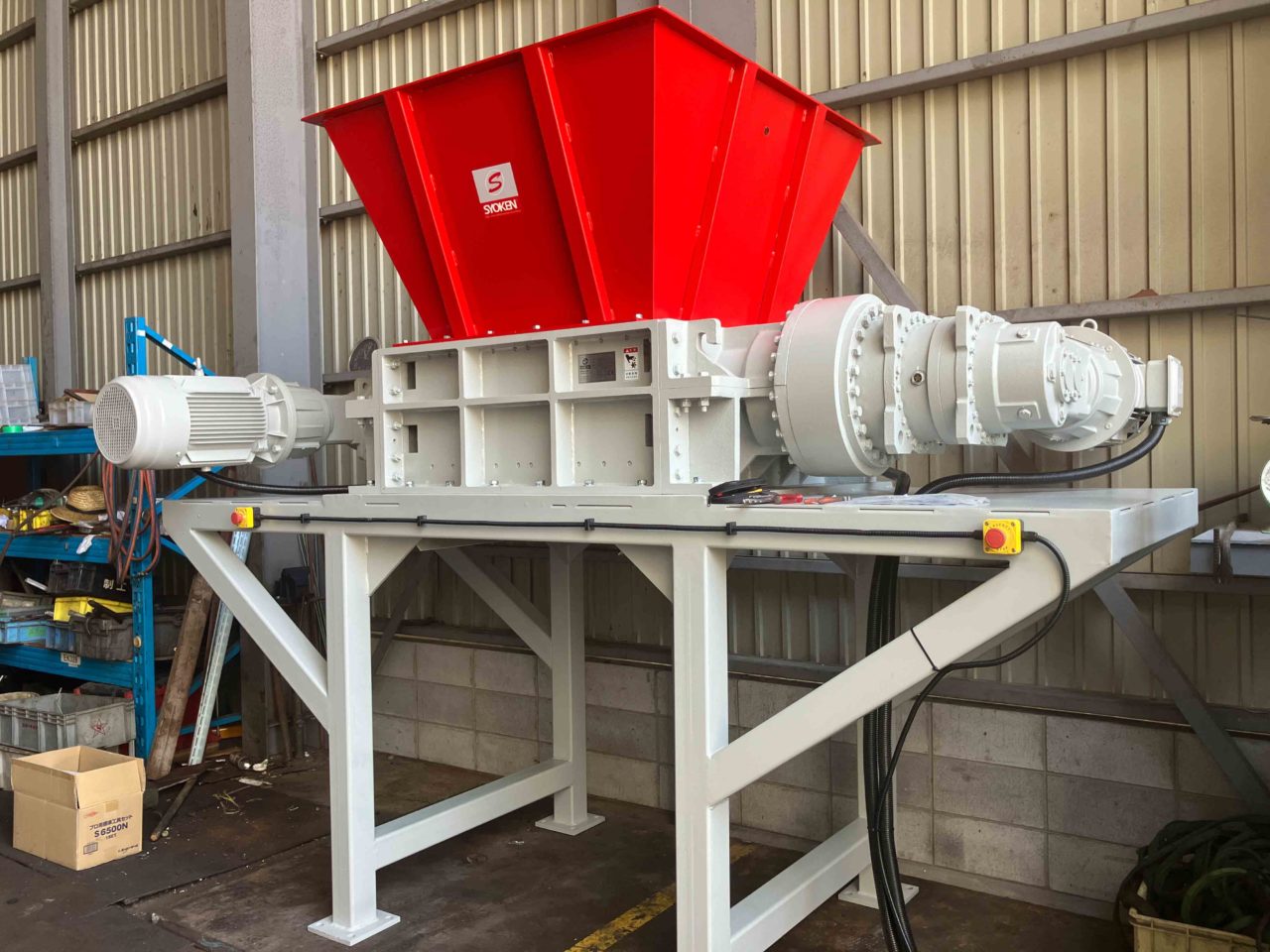

中間処理で実績多数。本格二軸破砕機。

TS32シリーズ二軸破砕機は、重機での処理物投入に対応する本格二軸破砕機です。 一軸破砕機のように破砕サイズ調整用のスクリーン取付は不可ながら、回転刃の厚みやフック数を変更する事で、破砕サイズの調整、様々な対象物に対応可能となっています。 また、刃物交換周期が長く、メンテナンスに要する手間が少ない事も特徴です。

製品の強み
Product Advantages

独立制御ツインドライブで、難処理物を破砕

独立制御ツインドライブで、難処理物を破砕

ローターは電気的にそれぞれ独立制御され、それぞれが負荷を検知し自動的に正逆運転を行うことで、連続的に高効率な破砕を可能にしています。

高耐荷重ドライブユニット

高耐荷重ドライブユニット

中型二軸破砕機ティラノシュレッドTS32シリーズは、独立して取り付けられた2基の高耐荷重ドライブユニットにより、ロスなく二軸にパワーを伝動します。

交換容易なカートリッジ式スクレーパー

交換容易なカートリッジ式スクレーパー

破砕を補助するスクレパーはカートリッジ式となっており、摩耗したスクレパーは容易に交換することができます。

スイング式プッシャー

スイング式プッシャー

スイング式のプッシャーを装着することで、大型で噛み込みの悪い処理物も難なく破砕することができます。

低騒音・低電力

低騒音・低電力

二軸破砕機は最も騒音の小さい破砕方式のため、周囲への騒音が問題となり得る現場にも多く選ばれています。また、同等サイズの破砕機と比較した場合、モーター容量が小さく、低電力である事もこの方式のメリットです

メンテナンス頻度が低い

メンテナンス頻度が低い

二軸破砕機は、多くのメンテナンスを必要とせず、消耗部品が少ない事が特徴です。刃物交換も、一般的に3年以上が想定され、弊社のアフターサービスと併用いただく事で、ランニングコストも抑える事ができます。

オプション
Option

回転刃交換を容易に

回転刃交換を容易に

回転刃が摩耗すると噛み込みが悪くなり処理にも時間を要します。 従来の一体式回転刃は大掛かりな交換工事を必要としますが、カートリッジ式の回転刃はボルトの脱着のみで容易に行えます。

排出コンベア

排出コンベア

投入・排出のコンベアと組み合わせる事で、効率的に作業ができます。

ロータリースクリーン

ロータリースクリーン

タイヤチップ、木質チップなどの再生燃料チップ生成は、ローターリースクリーン(φ50mm~)を装着することで、破砕粒度調整が可能になります。 粒度が大きく、スクリーンの穴径を通過しない破砕物は、再度、ホッパーから自動投入され、スクリーンの穴径以下になるまで破砕されます。

破砕機高架台

破砕機高架台

専用架台を設ける事により、破砕後の材料をバッカン等で受けることが可能です。

減速機カバー

減速機カバー

重機による投入においては、処理物の落下が気になります。減速機カバーは、万一の大型処理物の落下から、減速機を防護し、安心して破砕作業が行うことができます。カバーには冷却ファンを備えており、減速機の過熱を防ぎます。

破砕例
Shredded Example

タイヤ

シングルフック刃幅40mm

タイヤ シングルフック 刃幅40mm

産業廃棄物

シングルフック刃幅40mm

産業廃棄物 シングルフック 刃幅40mm

家電

シングルフック刃幅40mm

家電 シングルフック 刃幅40mm

タイヤ

シングルフック刃幅40mm

タイヤ シングルフック 刃幅40mm

木屑

シングルフック刃幅40mm

木屑 シングルフック 刃幅40mm

破砕動画
PRODUCTS MOVIES

TS32の動画一覧

製品仕様
Product Specifications

TS32製品寸法図
項目 単位 TS3280 TS32100 TS32120
モーター容量 kW 15+15 22+22 30+30
ローター 回転数 rpm 12.8 12.8 12.8
回転刃 枚数 20 25 30
回転刃 幅 mm 40 40 40
回転刃 直径 mm φ430 φ430 φ430
A 本体 幅 mm 3132 3450 3650
B 本体 奥行 mm 1816 1816 1816
C 本体 高さ mm 2275 2275 2275
D 投入口 幅 mm 1320 1520 1720
E 投入口 奥行 mm 1346 1346 1946
F 破砕室 幅 mm 812 1012 1212
G 破砕室 奥行 mm 736 736 736
機械重量 kg 約4510 約4880 約5250

製品仕様
Product Specifications

TS32製品寸法図
  • TS3280
  • TS32100
  • TS32120
項目 単位 TS3280
モーター容量 kW 15+15
ローター 回転数 rpm 12.8
回転刃 枚数 20
回転刃 幅 mm 40
回転刃 直径 mm φ430
A 本体 幅 mm 3132
B 本体 奥行 mm 1816
C 本体 高さ mm 2275
D 投入口 幅 mm 1320
E 投入口 奥行 mm 1346
F 破砕室 幅 mm 812
G 破砕室 奥行 mm 736
機械重量 kg 約4510
項目 単位 TS32100
モーター容量 kW 22+22
ローター 回転数 rpm 12.8
回転刃 枚数 25
回転刃 幅 mm 40
回転刃 直径 mm φ430
A 本体 幅 mm 3450
B 本体 奥行 mm 1816
C 本体 高さ mm 2275
D 投入口 幅 mm 1520
E 投入口 奥行 mm 1346
F 破砕室 幅 mm 1012
G 破砕室 奥行 mm 736
機械重量 kg 約4880
項目 単位 TS32120
モーター容量 kW 30+30
ローター 回転数 rpm 12.8
回転刃 枚数 30
回転刃 幅 mm 40
回転刃 直径 mm φ430
A 本体 幅 mm 3650
B 本体 奥行 mm 1816
C 本体 高さ mm 2275
D 投入口 幅 mm 1720
E 投入口 奥行 mm 1946
F 破砕室 幅 mm 1212
G 破砕室 奥行 mm 736
機械重量 kg 約5250
