幅広い破砕対象と、圧倒的なコストパフォーマンスを実現！
現代における破砕機の主流である「プッシャー式一軸方式」のドラゴンシュレッドシリーズは、破砕対象が広い汎用機として多くのご支持をいただいています。
製造業界から中間処理、リサイクル業界まで、多数の納品実績を有しています。
ドラゴンシュレッドDS40シリーズは、高い破砕能力と価格の優位性を両立し、コストパフォーマンスに優れています。
キュービクル
※1 正式名称「キュービクル式高圧受電設備」。6,600ボルトの高圧電力を受電し、100ボルトや200ボルトに変圧する設備。多くの電気を必要とする工場や病院、大型商業店舗などに設置される変電設備のこと。
※2 大型機種の詳細につきましては、お問い合わせフォームまたはお電話にてお気軽にご連絡ください。
プッシャー式一軸破砕機の仕組み
Structure
製品の強み
Product Advantages
DS4080はキュービクル不要
ドラゴンシュレッドDS4080は37kWのため、高額な設置費用がかかる「キュービクル設備」が不要です。※45kW以上の機種には必要です。
投入しやすい設計
投入口の高さは約2.1mで、同等の他社製破砕機と比較すると低背です。また、ホッパーは幅広で投入作業がしやすい設計です。
※排出コンベア使用時は200mm嵩上げが必要です。
処理困難物の破砕を可能にするプッシャー制御
ドラゴンシュレッドDS40シリーズの油圧プッシャーは、シーケンス制御により破砕ローターにかかる電流負荷に連動し、プッシャーの前後進を制御することで、破砕停止に陥る状況を回避し、処理困難物も効率的に破砕することができます。また万一、モーター過負荷となった場合も、逆転機能により自動復旧します。
スクリーン交換が簡単
処理物や目的に応じて、簡単にスクリーン交換ができます。丸穴スクリーンはサイズのオーダーが可能で、マテリアルリサイクル用途でも多数導入いただいております。
専用設計の油圧ユニットで最適破砕を実現
過酷な環境での破砕に対応するため、余力のある油圧ユニットを採用しています。最大圧力の70%以下で稼働させることで、長期間安定的な破砕が可能になります。
回転刃も経済的
40mm角特殊鋼バイト式回転刃を採用しております。先端が摩耗した際は、取り付け角度を変更することで最大4回（2回推奨）使用でき、ランニングコストを抑えられます。ボルト1本で取り付けられており、お客様ご自身でも簡単に交換していただけます。
オプション
Option
専用L型排出コンベアで効率的な作業
専用の排出用L型コンベアと組み合わせることで、効率的に作業できます。コンベアで搬送された破砕物は、バッカンやフレコンバッグに直接回収できます。
耐摩耗ローター硬化肉盛り
破砕ローター表面にタングステン溶接材による硬化肉盛りを施すことで、処理物や処理物に付着した汚れなどによるローター表面の摩耗を回避保護します。ローターを長寿命化させる事により、破砕効率の維持と、ランニングコストを改善することができます。
ブロワー排出システム
ブロワーとサイクロンで風力搬送することで、効率的に処理物の排出・回収ができます。サイクロンの排出口にはフレコンバッグ等を取り付けられます。
破砕例
Shredded Example
-
PEフィルム
スクリーンスリット
-
PP板材
スクリーンφ30mm
-
シールド入り電線
スクリーンφ25mm
-
プラスチックコンテナ
スクリーンφ40mm
-
ブルーシート他
スクリーンφ40mm
-
塩ビ管
スクリーンφ15mm
-
塩ビ管
スクリーンφ40mm
-
強化アクリルダンゴ
スクリーンなし
-
混合廃プラ
スクリーンφ40mm
-
廃プラ（一般廃）
スクリーンφ40mm
-
布団
スクリーンなし
-
未加硫ゴム
スクリーンφ80mm
-
木くず
スクリーンφ40mm
-
木材
スクリーンφ40mm

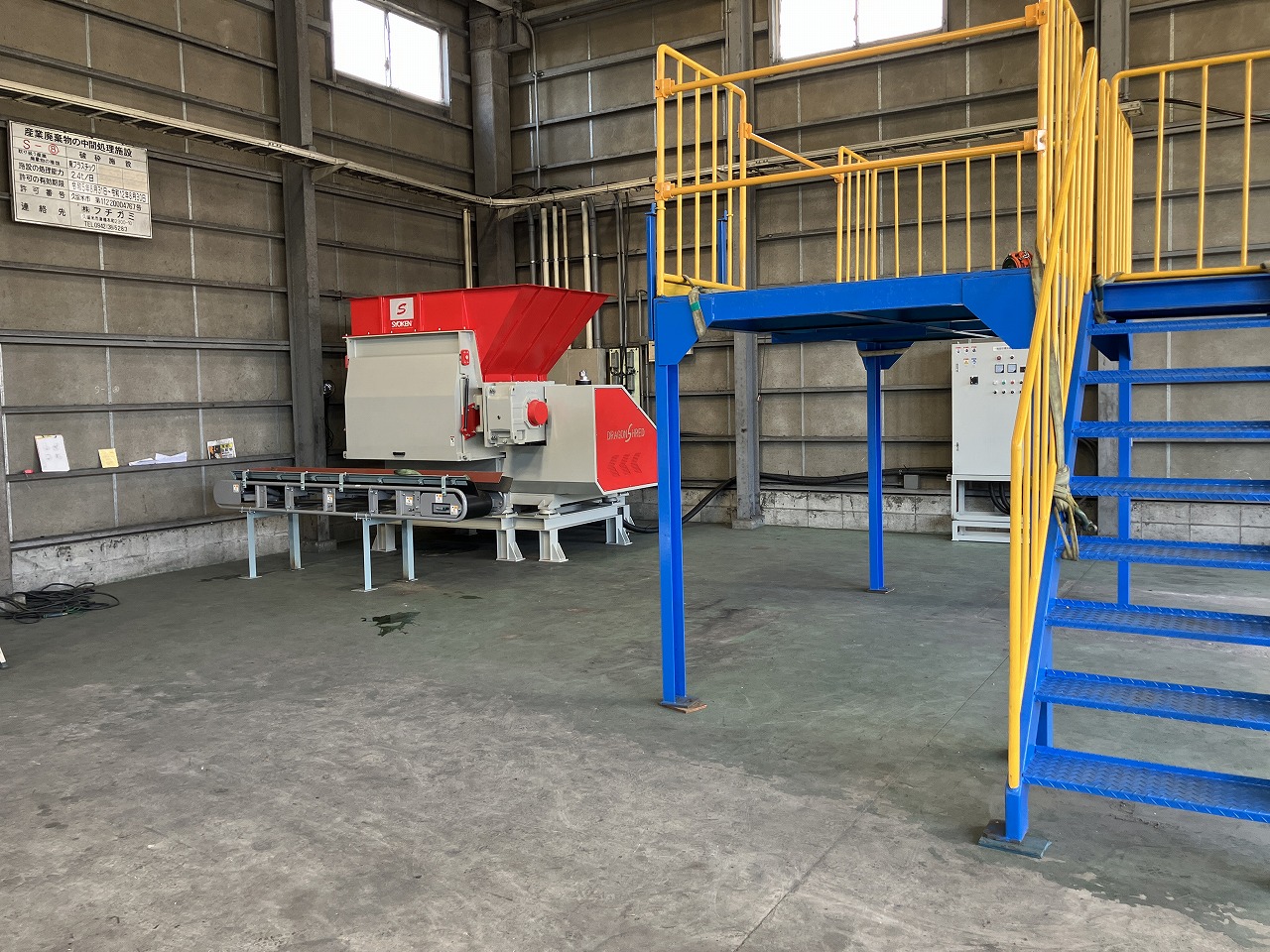

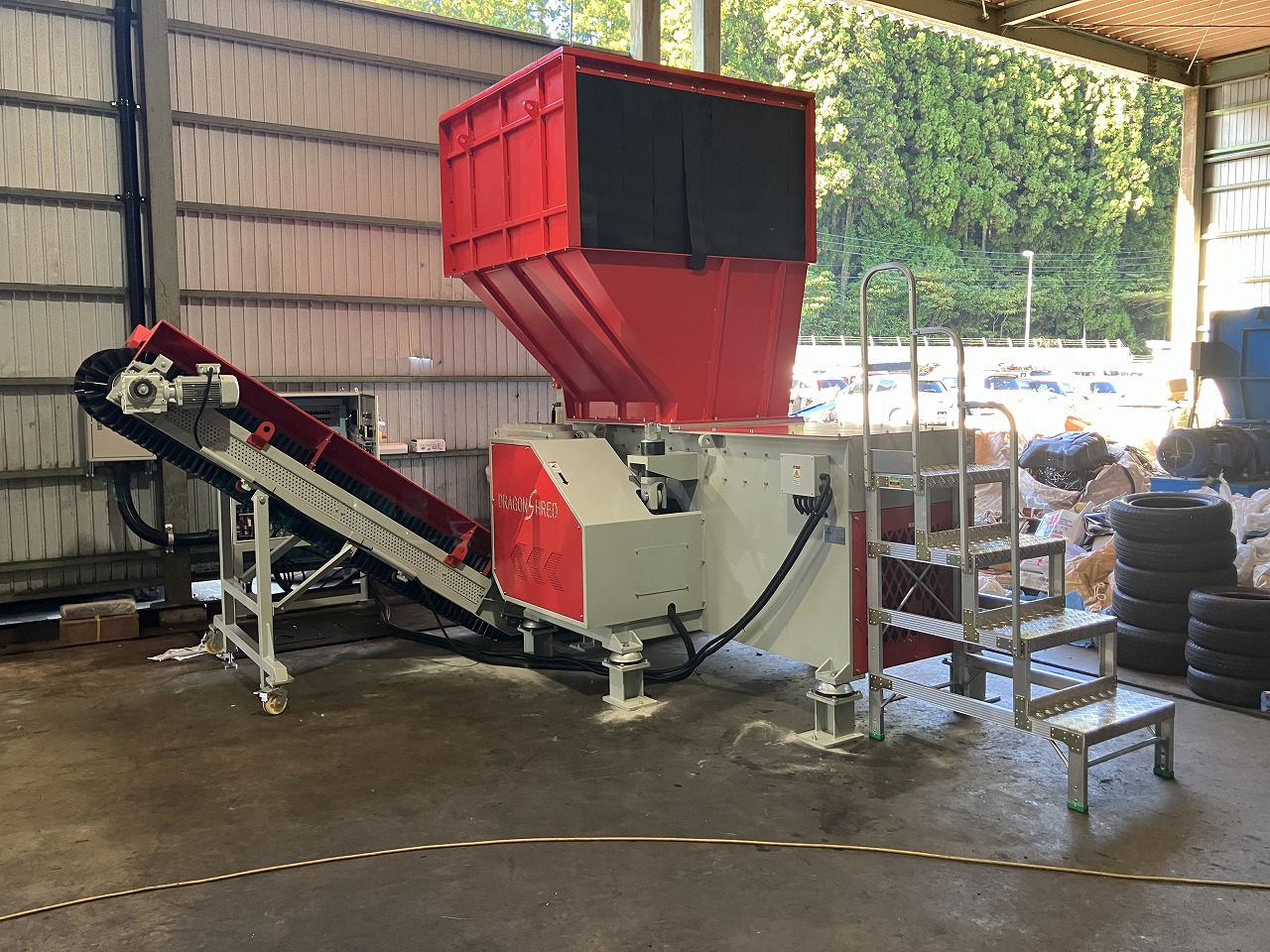

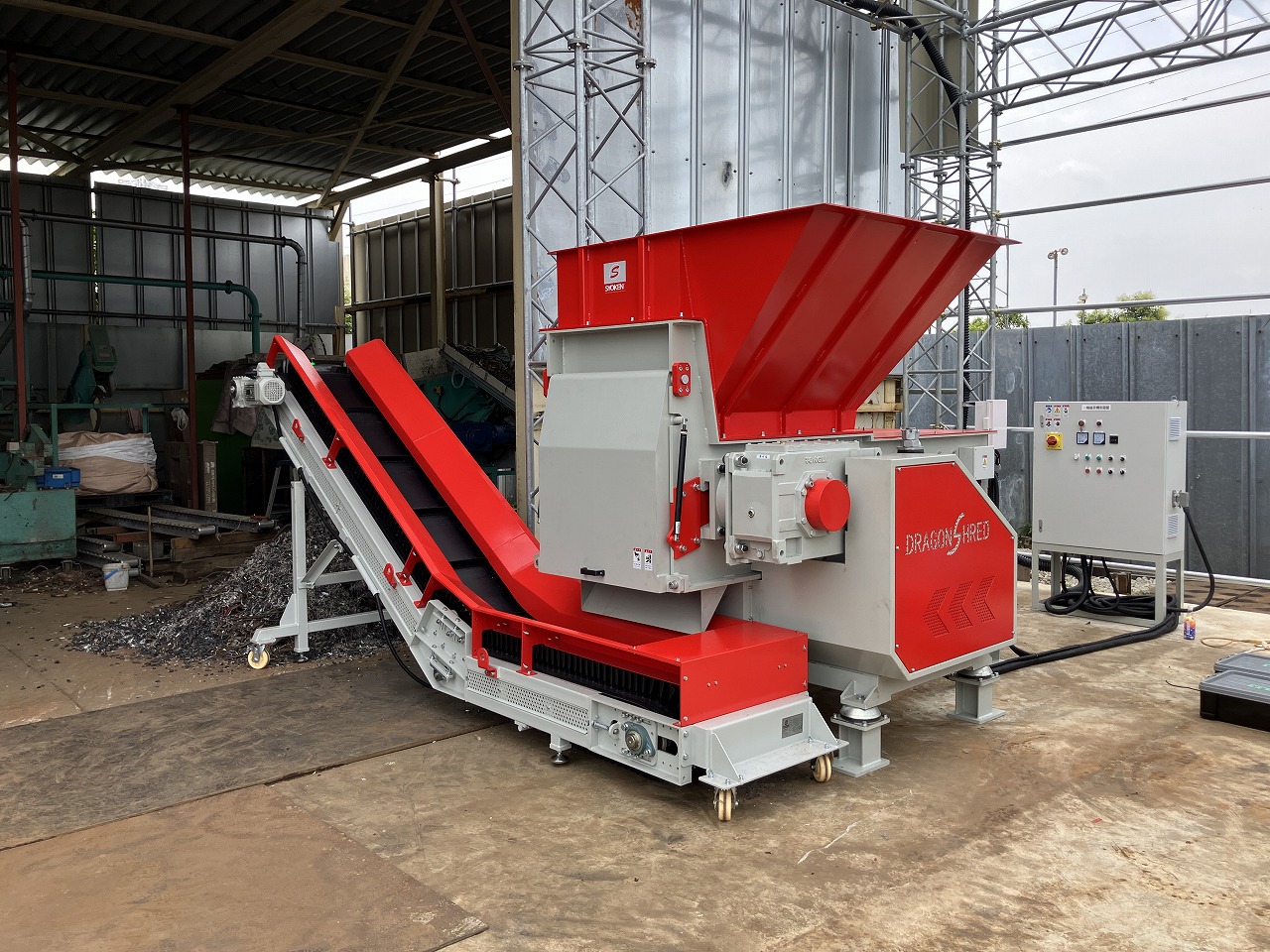

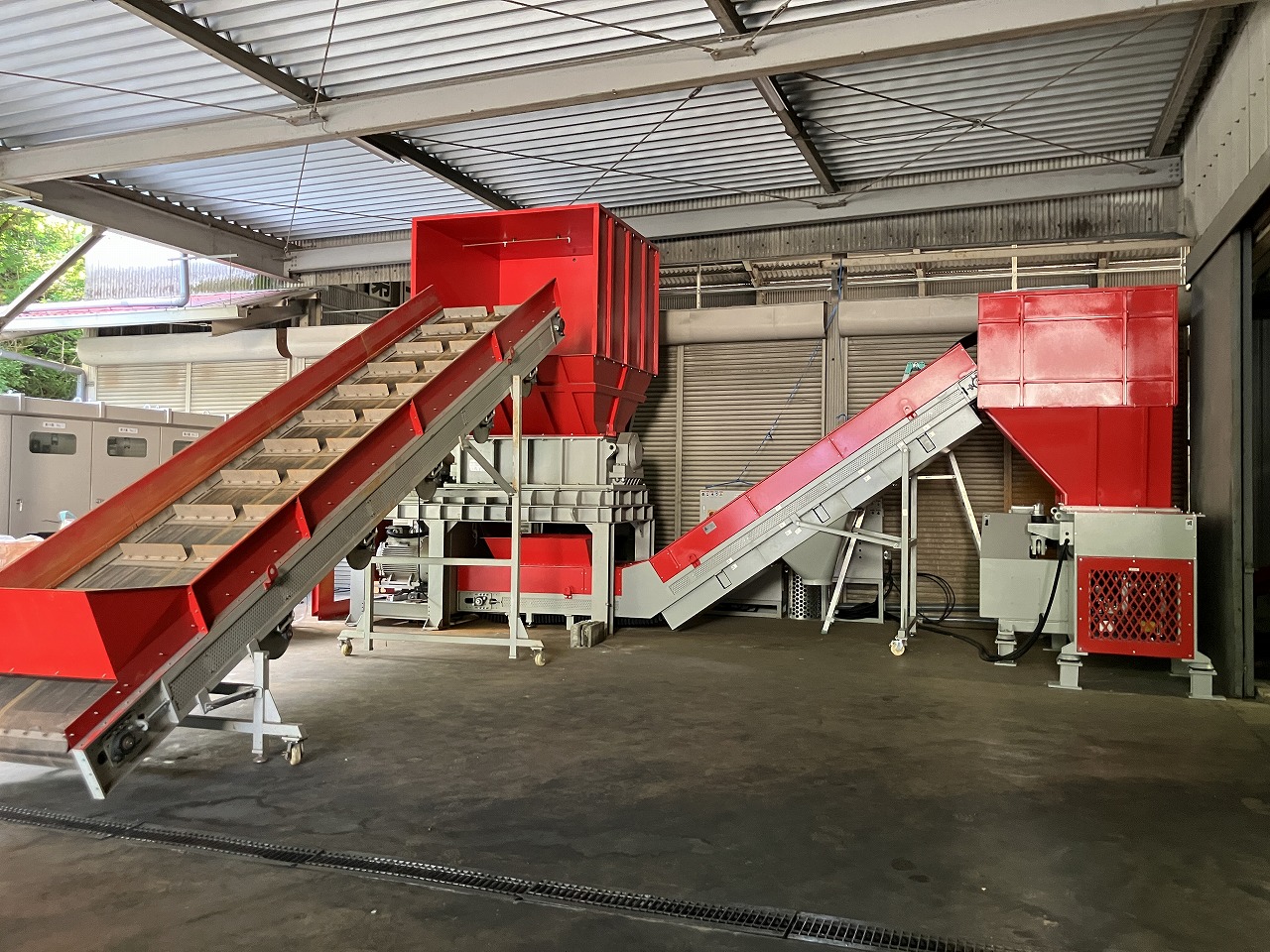

納品例
Delivery Example
製品仕様
Product Specifications
| 項目 | 単位 | DS4080 | DS40120 | DS40150 | |
|---|---|---|---|---|---|
| 電動機 | kW | 37＋3.7 | 55＋5.5 | 75＋5.5 | |
| ロータ寸法 | 直径（mm） | 390 | 390 | 390 | |
| 幅（mm） | 800 | 1200 | 1400 | ||
| 回転刃 | 枚数 | 35枚 | 55枚 | 78枚 | |
| 固定刃 | 枚数 | 2枚×2ヶ所 | 3枚×2ヶ所 | 3枚×2ヶ所 | |
| 回転数 | rpm | 80 | 80 | 80 | |
| A | 破砕室幅 | mm | 760 | 1160 | 1360 |
| B | 破砕室奥行 | mm | 800 | 800 | 800 |
| C | 投入口幅 | mm | 1622 | 2022 | 2322 |
| D | 投入口奥行 | mm | 1500 | 1500 | 1500 |
| E | 排出口高さ | mm | 563 | 563 | 563 |
| F | 本体幅 | mm | 1787 | 2187 | 2487 |
| G | 本体奥行 | mm | 2690 | 2690 | 2690 |
| H | 本体高さ | mm | 2087 | 2087 | 2087 |
製品仕様
Product Specifications
- DS4080
- DS40120
- DS40150
| 項目 | 単位 | 数値 | |
|---|---|---|---|
| 電動機 | kW | 37＋3.7 | |
| ロータ寸法 | 直径（mm） | 390 | |
| 幅（mm） | 800 | ||
| 回転刃 | 枚数 | 35枚 | |
| 固定刃 | 枚数 | 2枚×2ヶ所 | |
| 回転数 | rpm | 80 | |
| A | 破砕室幅 | mm | 760 |
| B | 破砕室奥行 | mm | 800 |
| C | 投入口幅 | mm | 1622 |
| D | 投入口奥行 | mm | 1500 |
| E | 排出口高さ | mm | 563 |
| F | 本体幅 | mm | 1787 |
| G | 本体奥行 | mm | 2690 |
| H | 本体高さ | mm | 2087 |
| 項目 | 単位 | 数値 | |
|---|---|---|---|
| 電動機 | kW | 55＋5.5 | |
| ロータ寸法 | 直径（mm） | 390 | |
| 幅（mm） | 1200 | ||
| 回転刃 | 枚数 | 55枚 | |
| 固定刃 | 枚数 | 3枚×2ヶ所 | |
| 回転数 | rpm | 80 | |
| A | 破砕室幅 | mm | 1160 |
| B | 破砕室奥行 | mm | 800 |
| C | 投入口幅 | mm | 2022 |
| D | 投入口奥行 | mm | 1500 |
| E | 排出口高さ | mm | 563 |
| F | 本体幅 | mm | 2187 |
| G | 本体奥行 | mm | 2690 |
| H | 本体高さ | mm | 2087 |
| 項目 | 単位 | 数値 | |
|---|---|---|---|
| 電動機 | kW | 75＋5.5 | |
| ロータ寸法 | 直径（mm） | 390 | |
| 幅（mm） | 1400 | ||
| 回転刃 | 枚数 | 78枚 | |
| 固定刃 | 枚数 | 3枚×2ヶ所 | |
| 回転数 | rpm | 80 | |
| A | 破砕室幅 | mm | 1360 |
| B | 破砕室奥行 | mm | 800 |
| C | 投入口幅 | mm | 2322 |
| D | 投入口奥行 | mm | 1500 |
| E | 排出口高さ | mm | 563 |
| F | 本体幅 | mm | 2487 |
| G | 本体奥行 | mm | 2690 |
| H | 本体高さ | mm | 2087 |
